WT-SHT20 Chip SHT20 Độ chính xác cao Độ ẩm không khí kỹ thuật số Cảm biến độ ẩm tiêu thụ thấp Mô-đun hệ thống cảnh báo tùy chỉnh

Mô tả Sản phẩm

Sản phẩm	Cảm biến nhiệt độ và độ ẩm	Vôn	2.1 ~ 3.3V
Âm lượng	15,24mm * 15,24mm * 2 mm	Dữ liệu	nhiệt độ, độ ẩm
Tốc độ truyền	115200 (mặc định)	Tỷ lệ hoàn vốn	10 5 2 1 0,5 0,1HZ tùy chọn
Độ chính xác	nhiệt độ: ± 0,3oC độ ẩm: ± 3% rh	Tiêu thụ hiện tại	0,21mA (10HZ 3,3V) 0,08mA (0,1HZ 3,3V)
Định dạng dữ liệu	đầu ra kỹ thuật số (mã ASCLL)	Giao diện dữ liệu	UART (TTL)
Sân pad	lên và xuống 100 triệu (2,54mm), trái và phải 600 triệu (15,24mm)	Phạm vi	nhiệt độ: -40 ~ 125 ℃ độ ẩm: 0 ~ 100% rh

Tính năng sản phẩm

1, Cảm biến nhiệt độ và độ ẩm kỹ thuật số SHT20 từ Thụy Sĩ dựa trên công nghệ cảm biến kỹ thuật số CMOSens® hàng đầu cho độ tin cậy cao và độ ổn định lâu dài tuyệt vời.

2, Hiệu chuẩn toàn dải, giao diện kỹ thuật số hai dây, kết nối trực tiếp với vi điều khiển, giúp giảm đáng kể thời gian phát triển, đơn giản hóa các mạch ngoại vi và giảm chi phí, ngoài ra, kích thước nhỏ, đáp ứng nhanh, tiêu thụ năng lượng thấp, khả năng chống nhiễu mạnh mẽ. , tích hợp nhiệt độ và độ ẩm, kết hợp với đo điểm sương và tiết kiệm chi phí, giúp sản phẩm phù hợp với nhiều ứng dụng

3, Sử dụng công nghệ mạ vàng của lỗ tem, đảm bảo chất lượng, có thể nhúng vào bo mạch PCB của người dùng.

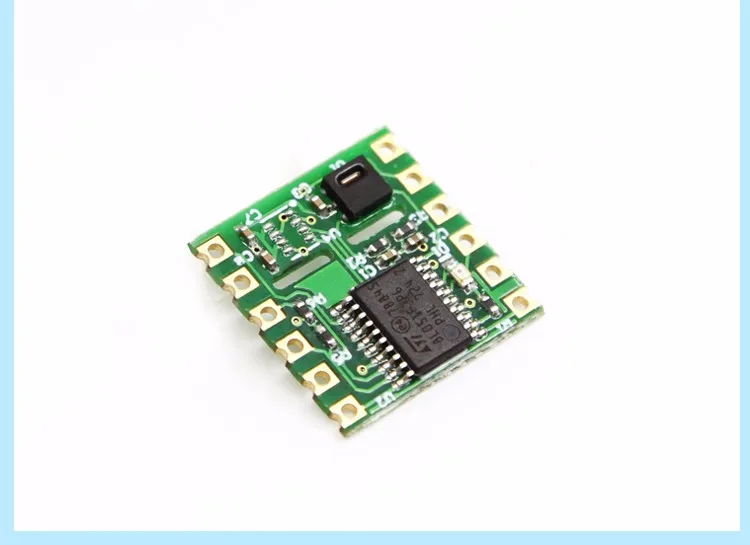

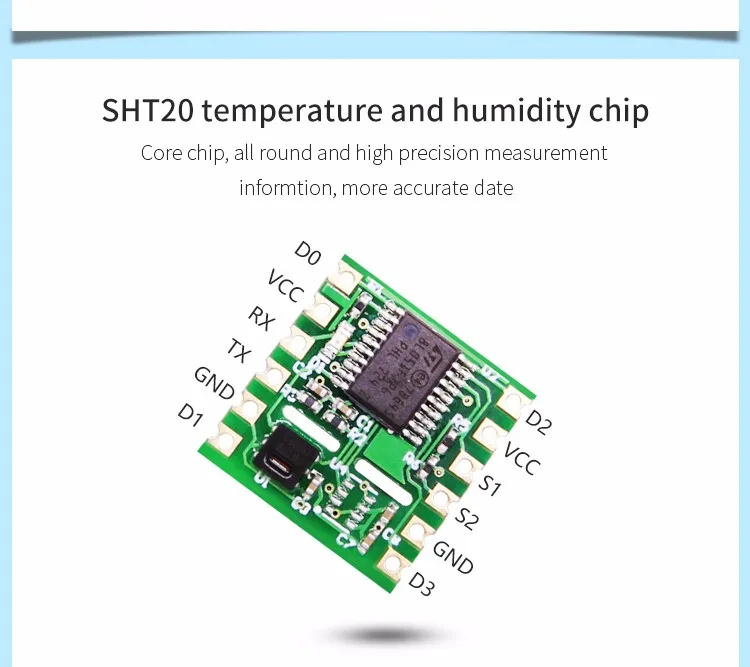

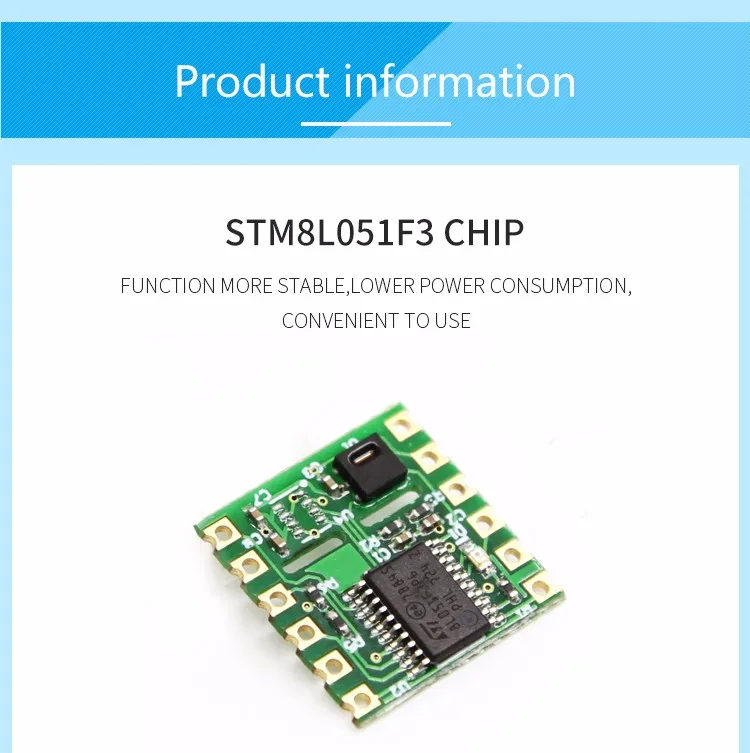

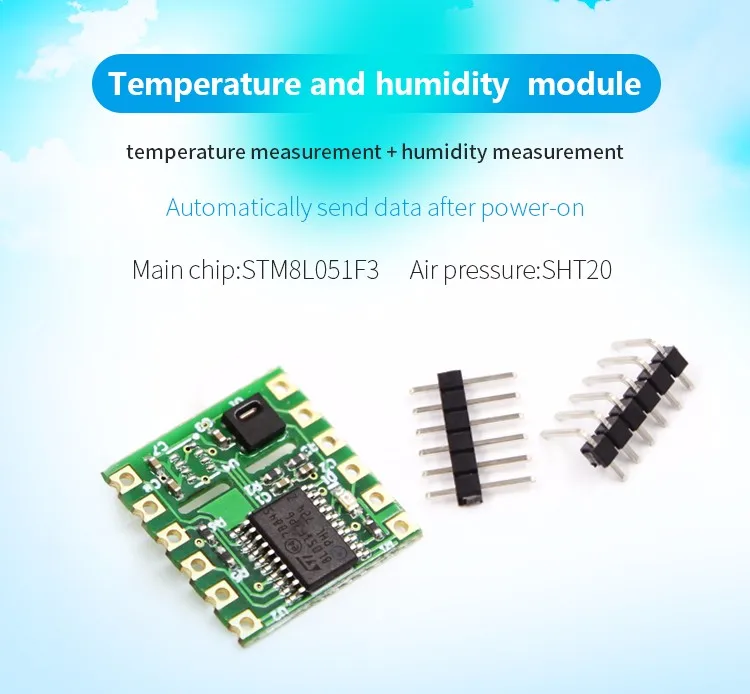

Các chip tích hợp của Cảm biến Nhiệt độ và Độ ẩm hiển thị như bên dưới.

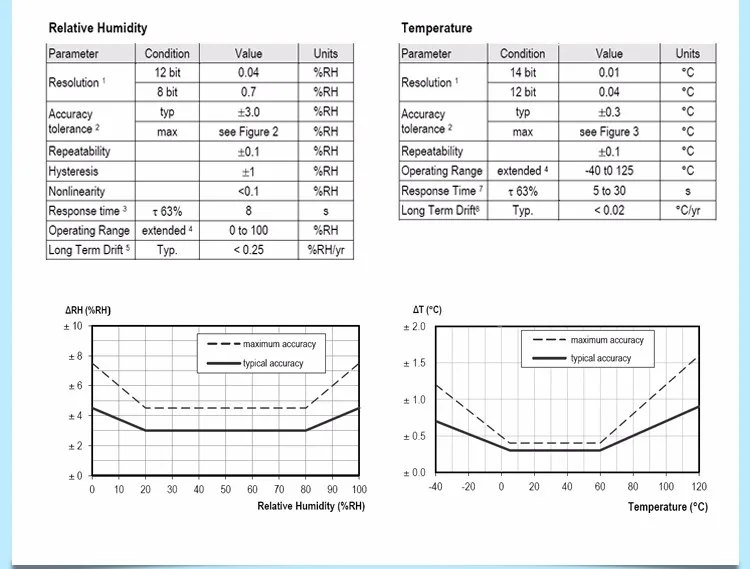

Các dữ liệu nhiệt độ và độ ẩm Mô-đun s bí quyết như sau:

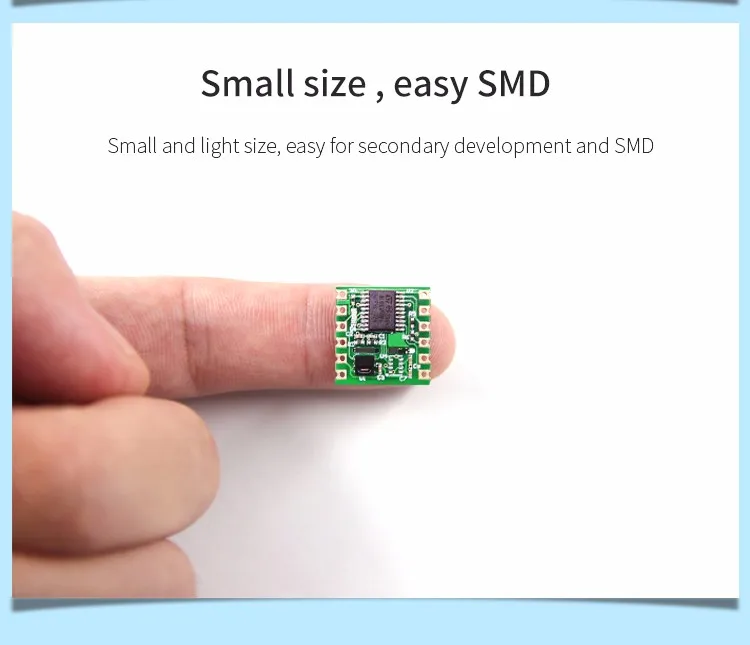

Kích thước thật của cảm biến Nhiệt độ và Độ ẩm mô hình hiển thị như bên dưới.

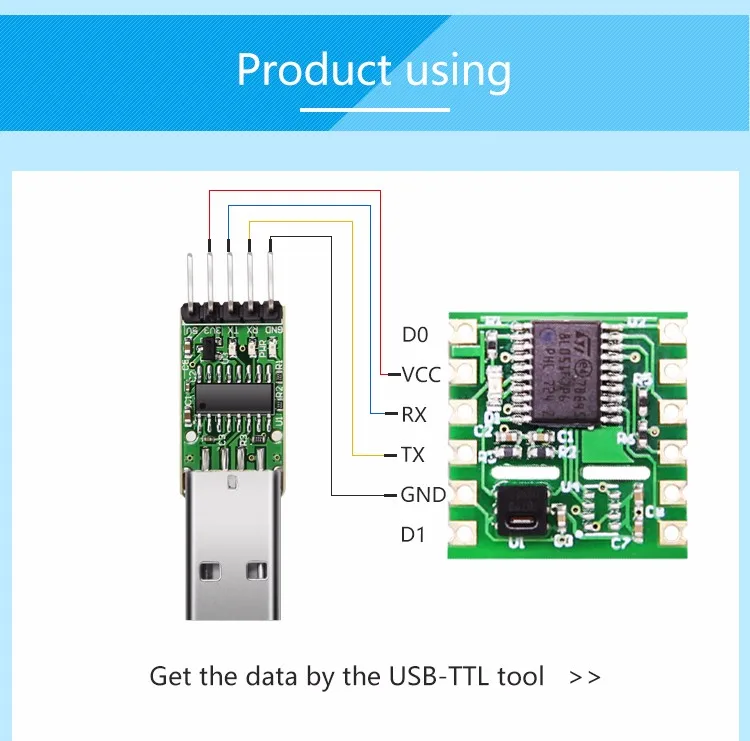

Kết nối phần cứng của mô-đun Nhiệt độ và Độ ẩm với PC:

Khi kết nối với phần mềm PC, bạn cần mô-đun USB -TTL.

Phương pháp kết nối mô đun nhiệt độ và độ ẩm với mô đun nối tiếp USB là:

1. Đầu tiên kết nối mô-đun với USB - TTL và sau đó kết nối chúng với máy tính.

2. Kết nối mô-đun với USB -TTL:
VCC TX RX GND của mô-đun được kết nối với + 5 / 3.3V RX TX GND của mô-đun nối tiếp tương ứng. Đáng chú ý là TX và RX cần phải được vượt qua, đó là TX được kết nối với RX, RX được kết nối với TX.

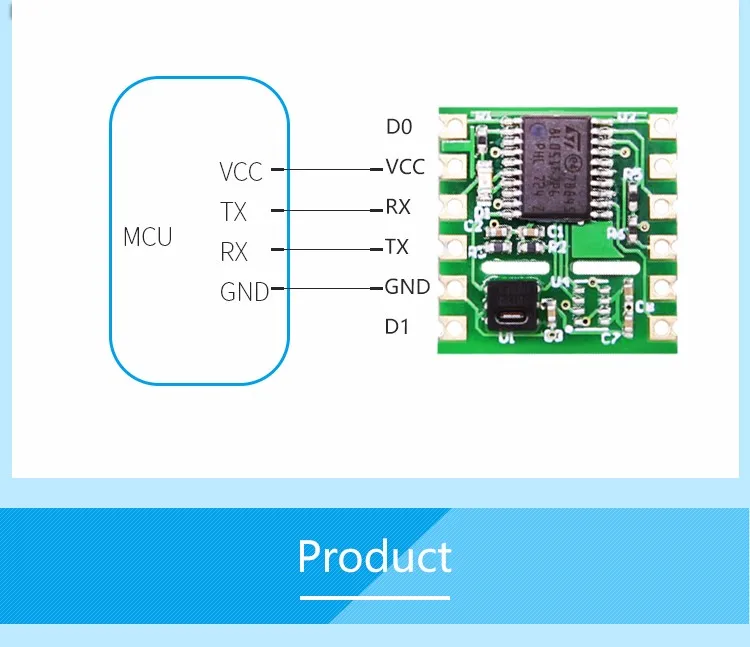

Kết nối phần cứng của mô-đun Nhiệt độ và Độ ẩm với MCU:

Kết nối mô-đun với USB -TTL:

VCC TX RX GND của mô-đun được kết nối với VCC RX TX GND của mô-đun MCU tương ứng. Đáng chú ý là TX và RX cần phải được vượt qua, đó là TX được kết nối với RX, RX được kết nối với TX.
