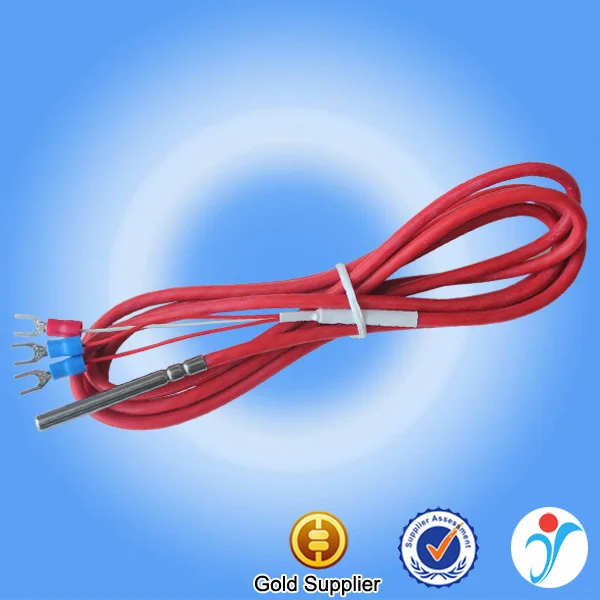

Nhà cung cấp Trung Quốc Cảm biến nhiệt độ PT100

Chất lượng tuyệt vời RTD PT1000 Sentor:





Đặc trưng:
1. Phạm vi nhiệt độ hoạt động rộng, ổn định và độ tin cậy tốt.
2. Dễ dàng cài đặt và thao tác vì việc niêm phong có thể được thực hiện theo môi trường và điều kiện ở đó nó được áp dụng bởi khách hàng.
3. Kiểm tra chính xác có thể phản ánh sự thay đổi nhiệt độ chính xác.



Thông số kỹ thuật:

Cảm biến Pt100

Cáp nối dài - 3 dây / 2 dây

Chiều dài cáp tiêu chuẩn: 2,5 tấn



Chi tiết kỹ thuật:

Phạm vi đón: từ - 50 ° C đến 220 ° C

Bảo vệ: IP 68



cảm biến

Loại: RTD Pt 100 ohm ở 0 ° C

hệ số = 0,385 / C °

Hiệu chuẩn: IEC 751, BS 1904

Độ chính xác: Hạng B



Cáp

Dây đồng đóng hộp linh hoạt 3x22 AWG

Cách điện chính: cao su silicon

Khiên: Tất cả. lá chắn 100%

Cách điện thứ cấp: cao su silicon màu xanh

Màu sắc: Số 2 dây dẫn màu đỏ

Dây dẫn trắng số 1





* Có thể được sản xuất với các đầu dò kích thước và vật liệu khác nhau như sau để tham khảo:



vật liệu thăm dò: đồng, thép không gỉ, epoxy, PVC, ABS, TPE ..



kích thước đầu dò: 4 * 20 mm, 4 * 50mm, 5 * 25 mm, 6 * 25 mm, 6 * 30 mm, 6 * 50mm, 6 * 100mm, 7 * 25 mm, 7 * 38mm, 8 * 25 mm, 8 * 30 mm ...



* Có thể được sản xuất với các loại cáp kích thước & vật liệu khác nhau như sau để tham khảo:



vật liệu cáp: PVC, TPE, Silicon, PTFE



kích thước cáp: 22AWG, 24AWG, 26AWG, 28AWG ...



* Có thể được sản xuất với các đầu nối khác nhau như sau để tham khảo:



2Pin-XH / YH / EH / SH / PH / VH, 2Pin-2510 ....



Xét nghiệm

Thử nghiệm cách điện ở nhiệt độ môi trường (> 5000M với 2500 Vdc)

Độ bền điện môi vào nước (với 5000 Vac trong 60 giây)



PT1000

Đối với cặp nhiệt điện, chúng tôi chia từ: Pt và 100. Pt là ký hiệu hóa học cho Bạch kim, 100 là điện trở trong Ohm của Pt100 ở 0 ° C. Sự thay đổi điện trở (tuyến tính đáng sợ) với nhiệt độ là: 0,385 Ohm / ° C đối với Châu Âu và 0,382 Ohm / ° C đối với các yếu tố Mỹ. Vì vậy, bằng cách đo điện trở, chúng ta có thể tính được nhiệt độ. Không bao giờ sử dụng Pt100 Châu Âu với công cụ của Mỹ trừ khi bạn biết rằng nó được đặt cho hệ số chuyển đổi phù hợp (thường được gọi là 'alpha'). Trong tiếng Anh, Pt100 còn được gọi là phần tử RTD, có nghĩa là Đầu dò nhiệt độ điện trở.



Một cảm biến RTD hoặc Pt1000 được kết nối với hai, ba hoặc bốn dây với thiết bị đo. chúng tôi đã học được rằng trên thực tế chúng tôi đang đo điện trở để xác định nhiệt độ. Bây giờ khi đo điện trở của phần tử cảm biến, chúng tôi cũng đo điện trở của dây dẫn và cáp được sử dụng. Điều này cho một lỗi! Để bù đắp cho điều này, ba loại dây (cầu) được sử dụng, cho đủ độ chính xác trong hầu hết các ứng dụng công nghiệp. Thậm chí độ chính xác tốt hơn có thể với bốn dây Pt100 (ứng dụng trong phòng thí nghiệm). Các chỉ báo gắn bảng Pt100 của chúng tôi có bù bù khi sử dụng hai cảm biến dây.



Nếu bạn muốn độ chính xác cao, ví dụ tốt hơn 0,5 ° C trong khoảng từ 0 đến 100 ° C, hãy tìm Pt100

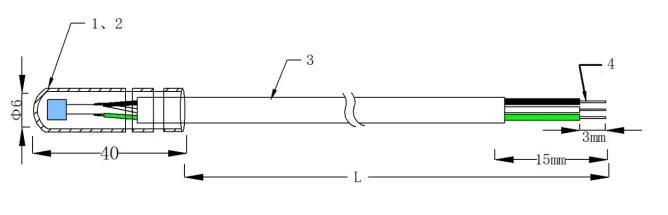

Đang vẽ:










4

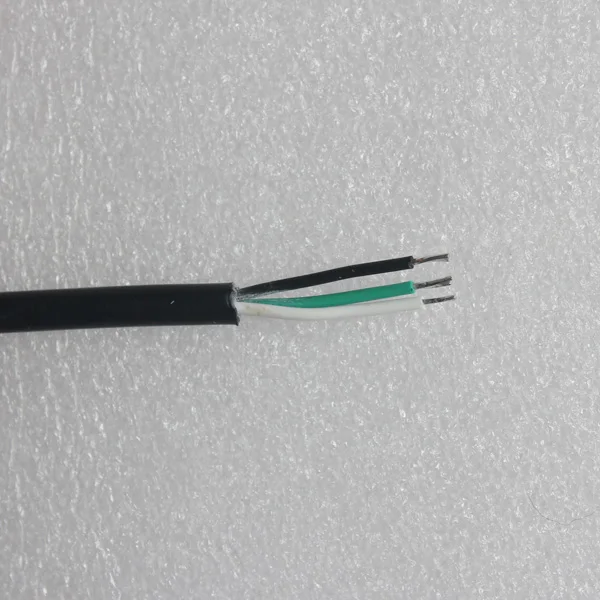

Gọt vỏ và Tin

15mm và 3 mm


3 Cáp

Cáp PE ba lõi màu đen


2

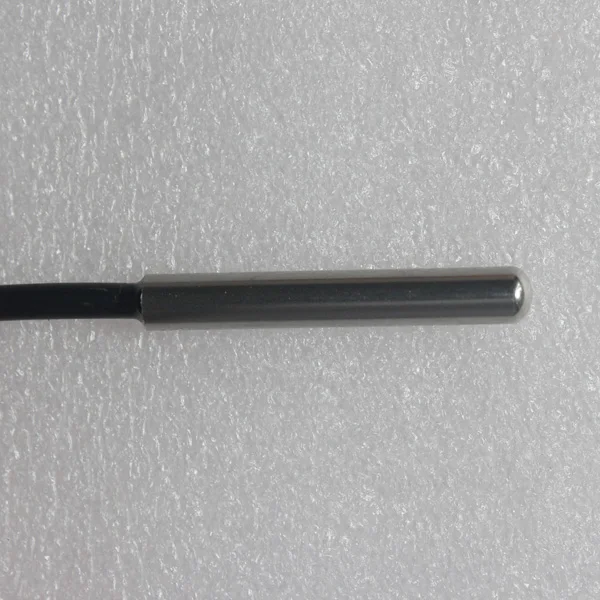

Thăm dò với bể áp lực

Thép không gỉ 304 6 * 40 mm


1

Chip

PT100

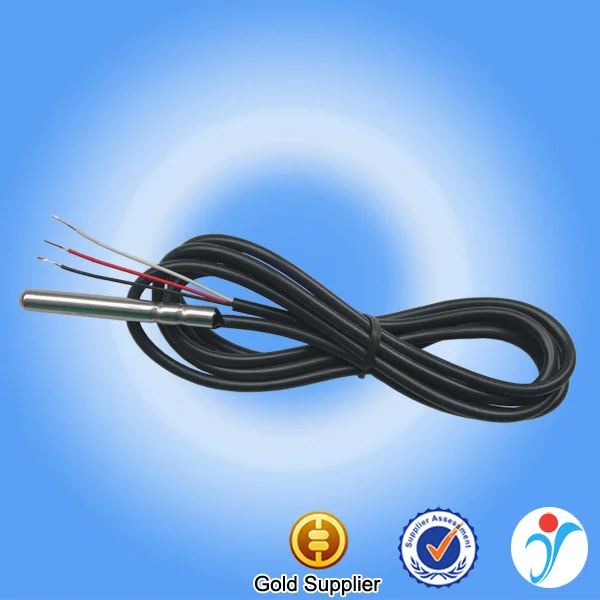

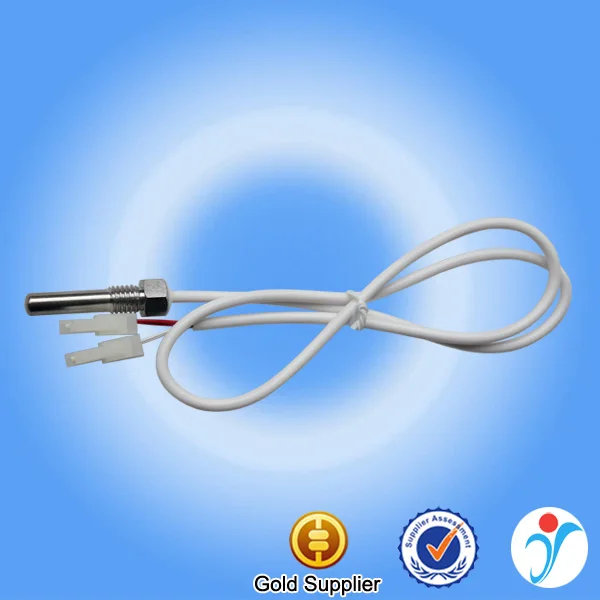

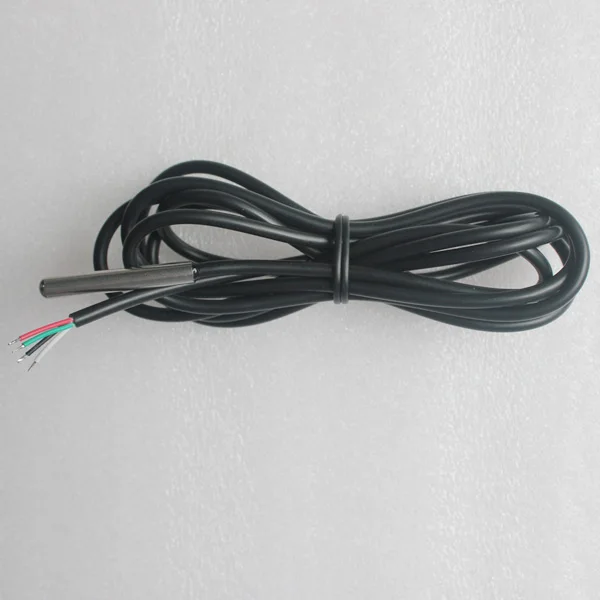

Hình ảnh chi tiết

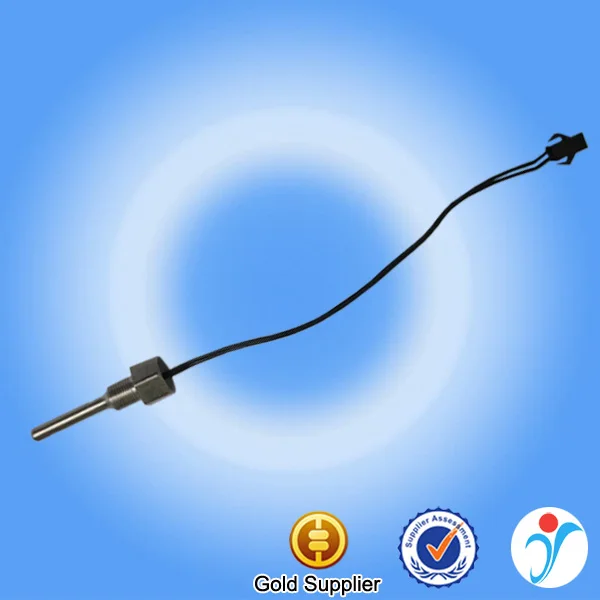

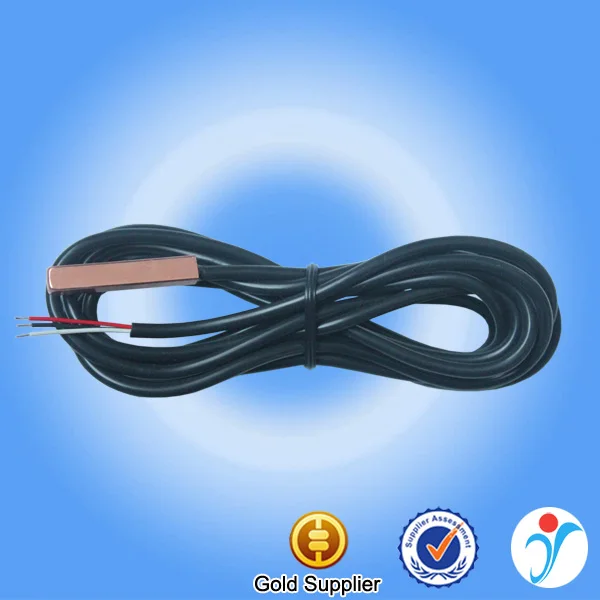

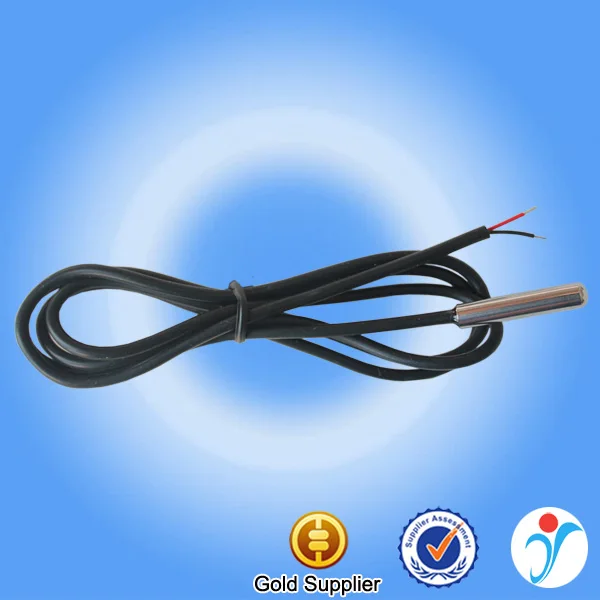

Sản phẩm giống nhau:





























Chi tiết đóng gói:





Được đóng gói trong túi Strong Poly, Một số túi được đóng gói trong thùng carton chịu lực cao tiêu chuẩn. Do kích thước nhỏ của nhiệt điện trở NTC, chúng tôi thường sử dụng Express quốc tế: DHL, TNT, UPS, FedEx, EMS, v.v.



Đề nghị hậu cần:



** 1-50kg, bằng chuyển phát nhanh

** 50-100kg, bằng đường hàng không

** Trên 100kg, bằng đường biển





Cách đặt hàng :

Để giúp bạn có được mô hình chính xác, vui lòng cung cấp các thông tin cần thiết sau:



1, Ứng dụng của nhiệt điện trở NTC: __________

2, Môi trường làm việc của nhiệt điện trở NTC: ________

3, Phạm vi nhiệt độ hoạt động: ___ ° c đến ___ ° c

4, Kích thước và bản vẽ của Thermistor

* 5, Giá trị R: _____ K ohm ± ________% tại _____ ° c,

* 6, Giá trị B: (_____ ° c / ____ ° c) = ______K ± _____%

7, Giá trị thời gian nhiệt: ____ s --_________ s, _______.

* Điền vào một mục nhất thiết
